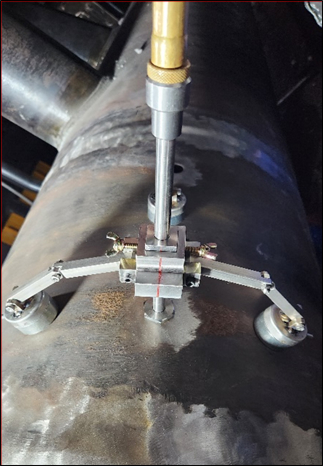

[목적]

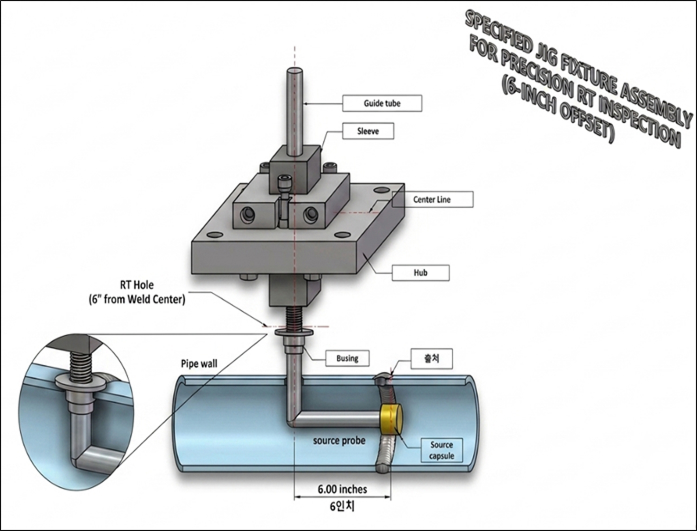

화력 & 복합발전 건설 중, 현장 설치 배관은 RT Hole을 이용하여 방사선 촬영을 수행하지만, 방사 선원을 배관 내부 중심에 정확히 배치하기 어렵고, 선원 설치에 많은 시간이 소요되며, 잦은 설치 오류로 재촬영(RTK)이 빈번하게 발생하는
문제를 해결하기 위해, RT Hole 전용 JIG를 개발 하였다.
이로서, 당사는 발전소 건설현장 배관 용접부 RT촬영에서 RTK Zero화를 실현 하였습니다.

[개발품 특성]

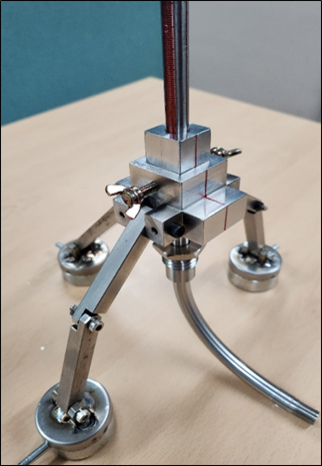

• 곡률을 갖는 배관 표면에서 견고한 지지
• Bushing을 접목하여 전 방향에서 선원 수직도 형성

[현장 활용 실적]

• 2024년 통영LNG 복합발전 배관 RT촬영 활용
• 2025년 태안화력 및 신세종 복합발전건설 현장에서 활용

[목적]

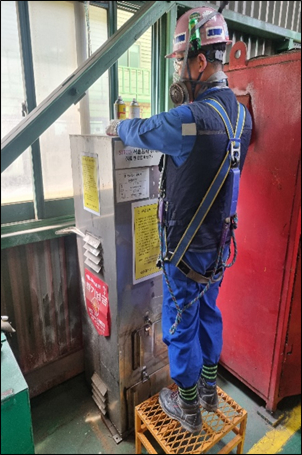

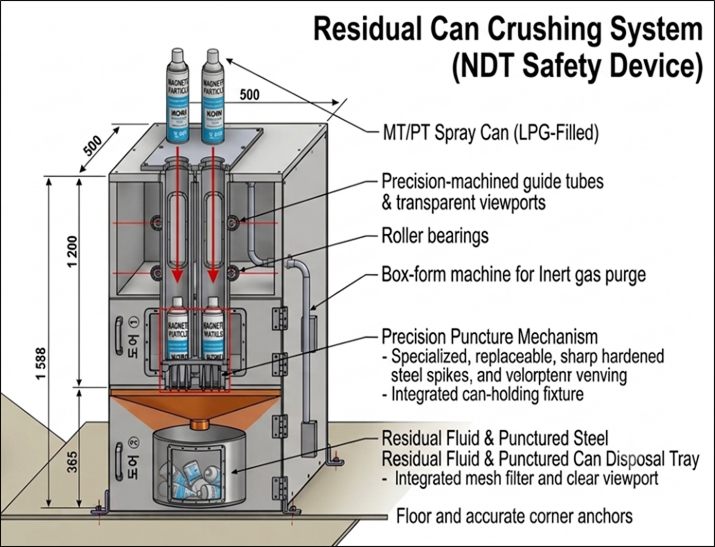

MT/PT 약품 캔은 호흡기 반응을 일으키는 인화성 물질이 고압 가스로 충진된 것으로서, 잔류 약품 캔을 파쇄 하는 과정에서 착화 되어 잦은 화재(안전사고)가 발생하고 있어, 전원장치 없이, 잔류 약품 캔을 배관 내부로 자유 낙하시켜 안전하게 약품 캔을 파쇄 하기 위한 전용 파쇄기를 개발하였다.
이로서, 당사는 모든 검사 현장에서 M/PT약품 캔 파쇄로 인한, 화재발생 Risk Zero화를 실현 하였습니다.

[개발품 특성]

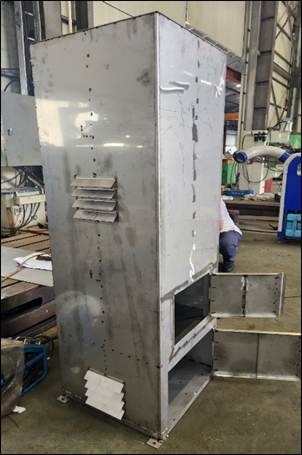

• MT/PT 약품 캔 자체 무게로 자유 낙하시켜 캔의 하부 중심부(곡면)가 집중적으로 천공
• 외부 전원 불필요 (옥외 설치도 가능)
• 잔류 약품의 부식성 고려, 전체 Stainless steel로 제작

[현장 활용 실적]

• 2024년 10월 ~ 현재, 거제 삼상중공업㈜ 내부에 설치하여 운용 중

[목적]

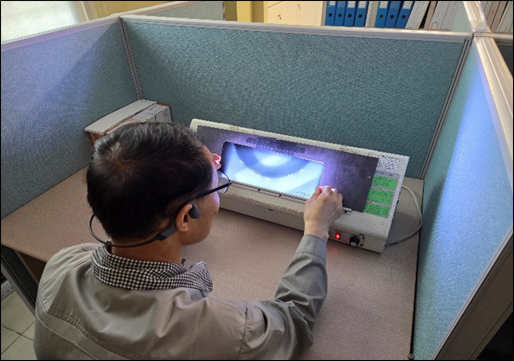

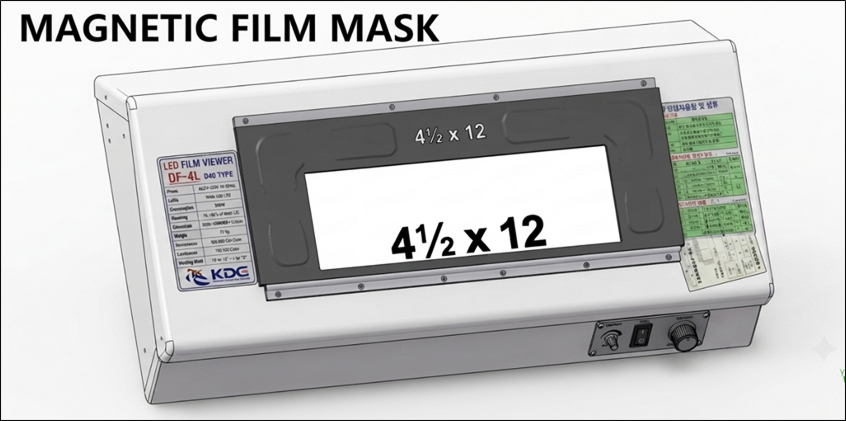

방사선투과사진 판독 시, 투과 사진의 모서리(wedge) 틈새에서 노출되는 강력한 빛에 의해, 검사원의 시력이 손상되고,
원활한 판독을 방해하는 문제가 있어, 고무 자석판 자재를 활용하여 필름 규격별 마스크를 개발 하였으며, 필름 판독기
외곽(steel plate)에 고무 자석판이 완벽하게 밀착되는 구조로, 틈새에서 발생하는 모든 빛을 완벽하게 차단 하였다.
이로서, 당사는 모든 현장에서 투과 사진 판독 시, 검사원의 시력을 보호하고, 평가 오류를 방지 하였습니다.

[개발품 특성]

• 고무 자석판을 활용하며, 필름 판독기 외곽에 완벽하게 밀착되는 구조로 마스크 개발
• 인체에 무해한 친환경적인 소재

[현장 활용 실적]

• 2023년 범한메카텍(창원) 현장에서 활용

[목적]

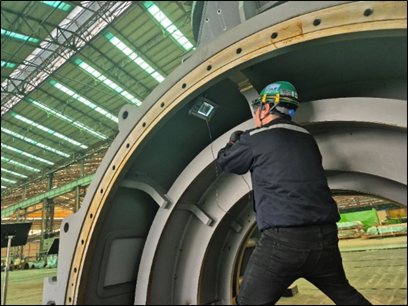

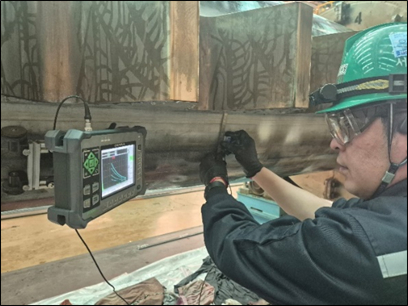

현장에서 수동 초음파탐상을 수행할 경우, 불완전한 환경(협소, 고소, 밀폐 등)에 노출되기 쉬우며, 무거운 장비를 직접 휴대하고,
장시간 탐상을 수행하는 것은 많은 어려움이 있다. 또한, 탐상 중, 실시간 모니터를 관찰해야 하기에 보조원이 장비를 휴대하고
2인1조로 검사를 수행한다. 이러한 문제를 개선하기 위해, 검사 영역에 인접한 곳에 탐상 장비를 안전하게 배치하여, 검사원이
지속적으로 모니터를 관찰할 수 있도록 검사 장비 전용 거취대 개발을 진행하고 있습니다.

[개발품 특성]

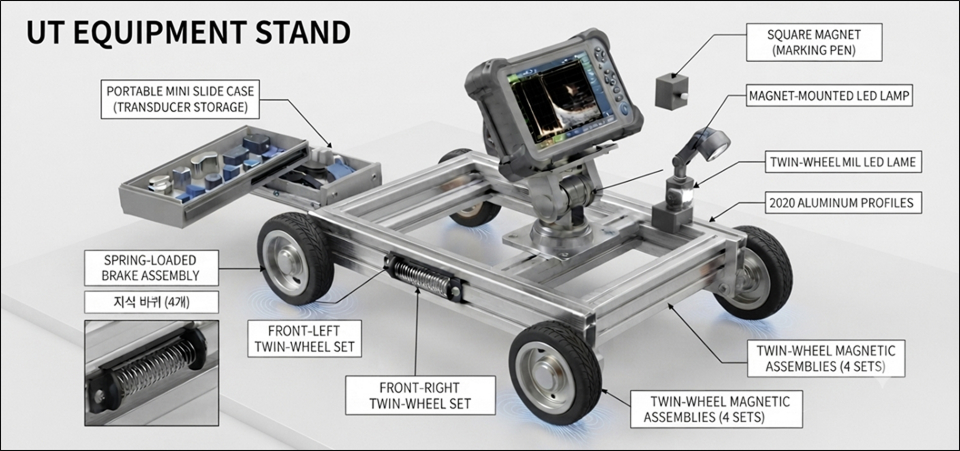

• 마그네틱 휠을 이용하여 다양한 포지션에서 장비의 탈.부착이 가능
• 1인 검사원 초음파탐상 및 신호 평가 가능
• 안정된 자세에서 초음파 신호 수집 및 평가가 가능

[기대효과]

• 2026년 현재, 두산에너빌리티에서 거취대를 활용하여 수동UT 탐상을 수행하고 있음
